Morfologické operace

nové stránky pro python

Vstup: binární obraz nebo obraz s více úrovněmi jasu

Výstup: binární obraz nebo obraz s více úrovněmi jasu

Cíl: tvar objektů

Vlastnosti: snadné a rychlé předzpracování

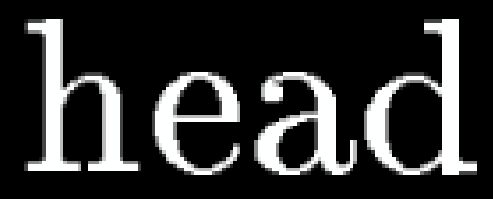

Původní obraz :

Původní binární obraz získaný prahováním IB = I < 0.6

Strukturní element

SE = [ 1 1 1

1 1 1

1 1 1]

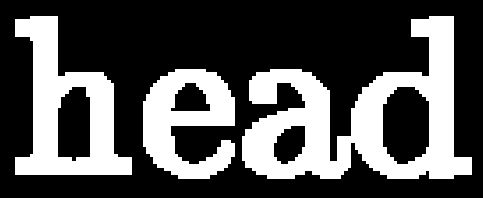

- Binární dilataceimdilate(IB,SE)

- Binární erozeimerode(IB,SE)

- Binární otevření imopen(IB,SE)

- Binární uzavření imclose(IB,SE)

- Šedotónová dilataceimdilate(I,SE)

- Šedotónová erozeimerode(I,SE)

- Šedotónové otevřeníimopen(I,SE)

- Šedotónové uzavřeníimclose(I,SE)

- Skelet bwmorph(IB,'skel',inf)

- Hit or miss bwhitmiss(IB,[1 0 -1;1 0 -1;1 0 -1])

- Vyplnění objektů imfill(IB,'holes')

příklad Matlab , openCV

http://www.kky.zcu.cz/uploads/courses/zdo/markanoid.zip

úkoly

1) naprogramujte funkci skelet pomocí vzdálenostní mapy (funkce bwdist)
